에폭시 주조 건식 견인 정류기 변압기의 고조파는 손실 증가, 과열 및 다른 전기 장비와의 간섭을 비롯한 다양한 문제를 일으킬 수 있습니다. 에폭시 캐스트 건식 견인 정류기 변압기 공급업체로서 당사는 변압기의 효율적이고 안정적인 작동을 보장하기 위해 이러한 고조파를 줄이는 것이 중요하다는 것을 이해하고 있습니다. 이 블로그에서는 에폭시 주조 건식 견인 정류기 변압기의 고조파를 줄이는 몇 가지 효과적인 방법에 대해 논의합니다.
견인 정류기 변압기의 고조파 이해
감소 방법을 살펴보기 전에 고조파가 무엇인지, 에폭시 주조 건식 견인 정류기 변압기에서 고조파가 어떻게 생성되는지 이해하는 것이 중요합니다. 고조파는 전기 시스템의 기본 주파수(보통 50Hz 또는 60Hz)의 배수입니다. 견인 정류기 변압기에서 고조파는 주로 정류기 회로의 비선형 부하 특성에 의해 생성됩니다. 정류기는 AC 전력을 DC 전력으로 변환하며, 이 과정에서 고조파 성분이 포함된 AC 공급 장치로부터 비정현파 전류를 끌어옵니다.
이러한 고조파 전류는 전력망으로 다시 흘러들어 전압 왜곡을 일으키고 동일한 전력망에 연결된 다른 전기 장비의 성능에 영향을 미칠 수 있습니다. 변압기 자체에서 고조파는 코어 손실과 구리 손실을 증가시켜 온도를 높이고 잠재적으로 변압기의 수명을 단축시킵니다.
고조파를 줄이는 방법
1. 다중 - 펄스 정류기 회로
고조파를 줄이는 가장 효과적인 방법 중 하나는 다중 펄스 정류기 회로를 사용하는 것입니다. 표준 6펄스 정류기 회로가 일반적으로 사용되지만 상당한 고조파 전류를 생성합니다. 12펄스, 18펄스, 심지어 24펄스 정류기 회로를 사용하는 등 펄스 수를 늘려 고조파 함량을 크게 줄일 수 있습니다.
12펄스 정류기 회로에서는 2개의 6펄스 정류기가 입력 전압 사이에서 30도 위상 편이를 가지며 병렬 또는 직렬로 연결됩니다. 이러한 위상 변화로 인해 두 개의 6펄스 정류기의 고조파 전류가 서로 크게 상쇄되며, 특히 6펄스 정류기에서 가장 지배적인 고조파인 5차 및 7차 고조파가 상쇄됩니다.
고차 다중 펄스 정류기의 경우 취소 효과가 더욱 두드러집니다. 예를 들어, 18펄스 정류기는 5차, 7차, 11차, 13차 고조파를 효과적으로 줄일 수 있습니다. 그러나 다중 펄스 정류기 회로를 구현하려면 더 복잡한 변압기 권선 구성과 추가 제어 회로가 필요하므로 시스템 비용과 복잡성이 증가할 수 있습니다.
2. 수동 고조파 필터
수동 고조파 필터는 고조파를 줄이기 위해 일반적으로 사용되는 또 다른 방법입니다. 이러한 필터는 고조파 전류에 대한 낮은 임피던스 경로를 생성하기 위해 특정 구성으로 연결된 인덕터, 커패시터 및 저항기로 구성됩니다.
수동 고조파 필터에는 단일 동조 필터, 고역 통과 필터, 광대역 필터 등 여러 유형이 있습니다. 단일 조정 필터는 5차 또는 7차 고조파와 같은 특정 고조파 주파수에서 공진하고 해당 특정 고조파에 대한 낮은 임피던스 경로를 제공하도록 설계되었습니다. 반면에 고역 통과 필터는 기본 주파수를 차단하면서 고주파 고조파 전류를 통과시킵니다. 광대역 필터는 광범위한 고조파 주파수를 줄이도록 설계되었습니다.
수동 고조파 필터는 상대적으로 간단하고 비용 효율적이지만 몇 가지 제한 사항이 있습니다. 이는 특정 고조파 주파수용으로 설계되었으며 부하 조건을 변경하거나 새로운 고조파 소스가 시스템에 추가되는 경우에는 효과적이지 않을 수 있습니다. 또한 시스템에 추가 손실이 발생할 수 있으며 정기적인 유지 관리가 필요할 수 있습니다.
3. 능동형 고조파 필터
능동형 고조파 필터는 고조파 감소를 위한 고급 솔루션입니다. 이러한 필터는 전력 전자 기술을 사용하여 시스템의 고조파 전류와 크기는 동일하지만 위상이 반대인 보상 전류를 생성합니다.
능동형 고조파 필터는 센서를 이용하여 시스템의 고조파 전류를 지속적으로 모니터링한 후 전력 인버터를 이용하여 보상 전류를 생성합니다. 이 보상 전류는 고조파 전류를 상쇄하기 위해 시스템에 주입되어 거의 정현파 전류 파형을 생성합니다.
능동형 고조파 필터는 수동형 고조파 필터에 비해 몇 가지 장점이 있습니다. 이는 변화하는 부하 조건과 고조파 주파수에 적응할 수 있으며 더 나은 고조파 감소 성능을 제공할 수 있습니다. 그러나 가격이 더 비싸고 더 복잡한 제어 시스템이 필요합니다.
4. 변압기 설계 최적화
에폭시 주조 건식 견인 정류기 변압기 자체의 설계도 고조파를 줄이는 역할을 할 수 있습니다. 변압기의 권선 구성, 코어 재료 및 임피던스를 최적화하여 고조파 성능을 향상시킬 수 있습니다.
예를 들어, 델타-스타 또는 스타-델타 권선 연결을 사용하면 영상 순서 고조파 전류의 흐름을 줄이는 데 도움이 될 수 있습니다. 코어 손실이 낮은 고품질 코어 재료를 선택하면 변압기 코어에 고조파가 미치는 영향도 줄일 수 있습니다. 또한 변압기의 임피던스를 조정하면 변압기를 통해 흐르는 고조파 전류를 제한할 수 있습니다.
변압기 성능 및 시스템 효율성에 대한 고조파 감소의 영향
에폭시 주조 건식 견인 정류기 변압기에서 고조파를 줄이는 것은 변압기 성능과 전체 시스템 효율성 모두에 몇 가지 긍정적인 영향을 미칩니다.
1. 손실 감소
앞서 언급했듯이 고조파는 변압기의 코어 손실과 구리 손실을 증가시킵니다. 고조파 함량을 줄임으로써 손실도 감소합니다. 이는 변압기가 더욱 효율적으로 작동함을 의미합니다. 손실이 낮으면 온도도 낮아져 변압기의 열 손상 위험이 줄어들고 수명이 연장됩니다.
2. 향상된 전력 품질
고조파 감소는 전기 시스템의 전력 품질을 향상시킵니다. 고조파 전류가 감소하면 전력망의 전압 왜곡이 줄어들어 동일한 그리드에 연결된 다른 전기 장비에 도움이 됩니다. 이는 전체 전기 시스템의 성능과 신뢰성을 향상시킬 수 있습니다.
3. 표준 준수
많은 국가와 지역에는 전기 시스템의 고조파 제한에 관한 엄격한 표준과 규정이 있습니다. 고조파를 줄임으로써 당사의 에폭시 캐스트 건식 견인 정류기 변압기는 이러한 표준을 충족할 수 있으므로 고객이 규정을 위반하지 않고 변압기를 사용할 수 있습니다.
우리의 제품 제공
에폭시 주조 건식 견인 정류기 변압기의 선도적인 공급업체로서 당사는 고조파를 최소화하도록 설계된 다양한 제품을 제공합니다. 당사의 변압기에는 다중 펄스 정류기 회로, 수동 또는 능동 고조파 필터, 최적화된 권선 구성이 장착되어 고객의 특정 고조파 감소 요구 사항을 충족할 수 있습니다.

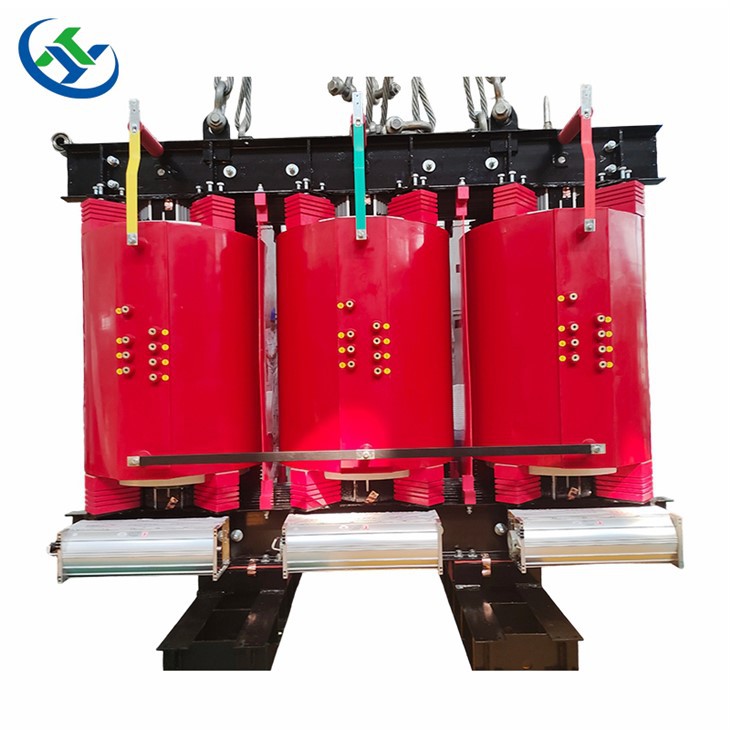

우리는 또한 제공합니다건식 드라이브 절연 변압기그리고주조 수지 건식 - 수소 생산용 정류기 변압기고급 고조파 감소 기능을 갖추고 있습니다. 우리의SC(B) 에폭시 수지 주조 건식 변압기또한 비선형 부하가 있는 시스템에서 효율적으로 작동하여 고조파의 영향을 줄이도록 설계되었습니다.
결론
고조파 감소는 에폭시 주조 건식 견인 정류기 변압기의 설계 및 작동에 있어 중요한 측면입니다. 다중 펄스 정류기 회로, 수동 및 능동 고조파 필터를 사용하고 변압기 설계를 최적화함으로써 고조파 함량을 효과적으로 줄이고 변압기 성능을 향상시키며 전기 시스템의 전반적인 전력 품질을 향상시킬 수 있습니다.
에폭시 캐스트 건식 견인 정류기 변압기에 관심이 있거나 고조파 감소 솔루션에 대한 추가 정보가 필요한 경우 조달 및 추가 논의를 위해 언제든지 당사에 문의하십시오. 우리는 귀하의 요구를 충족시키기 위해 고품질의 제품과 전문적인 기술 지원을 제공하기 위해 최선을 다하고 있습니다.
참고자료
- IEEE 표준 519 - 2014, "전력 시스템의 고조파 제어에 대한 IEEE 권장 사례 및 요구 사항"
- 빌링스, KE(2000). 전력 전자: 회로, 장치 및 애플리케이션. 프렌티스 홀.
- 채프먼, SJ (2012). 전기 기계 기초. 맥그로-힐.
